風(fēng)電設(shè)備專用灌漿料
Shengde-F系列風(fēng)電工程基礎(chǔ)灌漿料是一種含有優(yōu)質(zhì)骨料的，由高標(biāo)號水泥、精選骨料、多種混凝土外加劑預(yù)拌而成的水泥基干混材料，現(xiàn)場按照要求加水?dāng)嚢杈鶆蚝笮纬勺粤鳚{體，具有黏度低、流動(dòng)性好、強(qiáng)度高、微膨脹等優(yōu)點(diǎn)，產(chǎn)品性能指標(biāo)滿足現(xiàn)行國家標(biāo)準(zhǔn)《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》GB/T50448-2015中的Ⅱ類要求，抗壓強(qiáng)度大于80MPa。適合于風(fēng)電工程基礎(chǔ)灌漿，也可用于大型設(shè)備基礎(chǔ)的二次灌漿、鋼結(jié)構(gòu)柱角的灌漿等。
流動(dòng)性好：初始流動(dòng)度達(dá)340mm，可以流進(jìn)狹小的間隙；
施工性好：具有較寬的加水量帶寬，保證材料勻質(zhì)性和施工性；
復(fù)合膨脹：加水?dāng)嚢韬蠹撮_始膨脹，可以補(bǔ)償水分蒸發(fā)等帶來的塑性收縮；硬化期繼續(xù)膨脹，以確保與底板密切接觸，承壓承載；
早強(qiáng)高強(qiáng)：3d強(qiáng)度可以達(dá)到普通灌漿料28d要求，最終強(qiáng)度可達(dá)120MPa以上；
綠色環(huán)保：無毒、無味、無污染，不燃，對環(huán)境及操作人員無傷害
技術(shù)指標(biāo)
|
技術(shù)指標(biāo) |
標(biāo)準(zhǔn)要求 |
常規(guī)型（F1） |
超高強(qiáng)型（F2） |
|
|
流動(dòng)度/mm |
初始 |
≥340 |
350 |
345 |
|
30min |
≥310 |
320 |
320 |
|
|
抗壓強(qiáng)度/MPa |
1d |
≥20 |
40 |
45 |
|
3d |
≥40 |
70 |
80 |
|
|
28d |
≥85 |
90 |
120 |
|
|
豎向膨脹率/% |
3h |
0.1~3.5 |
0.14 |
0.12 |
|
24h與3h差值 |
0.02～0.5 |
0.04 |
0.03 |
|
|
氯離子含量/% |
≤0.03 |
0.02 |
0.03 |
|
|
泌水率/% |
0 |
0 |
0 |
|
|
注：①產(chǎn)品執(zhí)行標(biāo)準(zhǔn)GB/T50448-2015《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》； ②上表中材料實(shí)測值只作為參考，不作為每一批材料的驗(yàn)收依據(jù)； |
||||
適用范圍

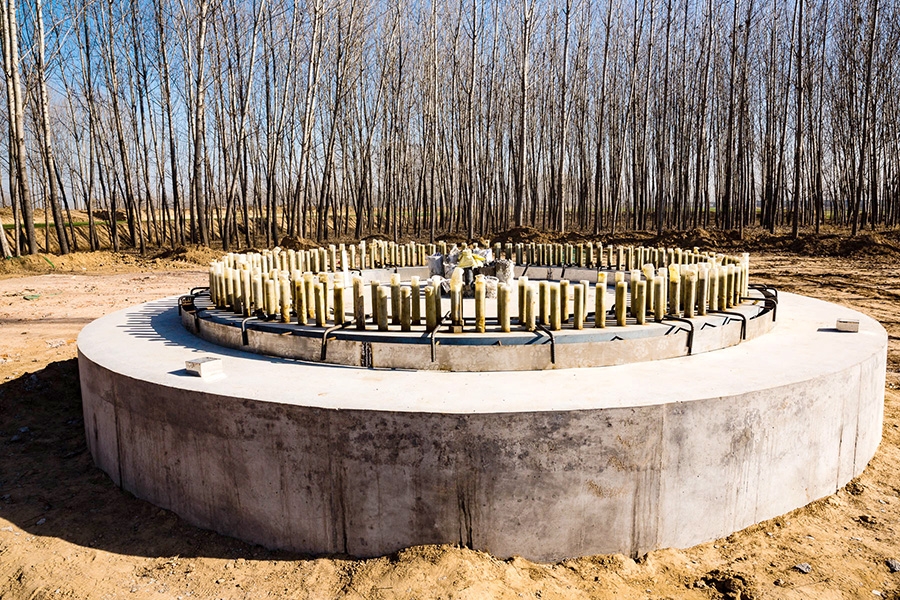

u 風(fēng)電基礎(chǔ)二次灌漿；
u 大型設(shè)備基礎(chǔ)的二次灌漿；高層鋼結(jié)構(gòu)柱角的二次灌漿；
u 其它對灌漿材料強(qiáng)度要求較高、流動(dòng)性要求較好的場合；
使用方法
u 施工環(huán)境適宜溫度為5-35℃。
u 基層處理：清理施工面，清除掉基礎(chǔ)表面的浮灰、油污等；
u 所有可能漏漿處需嚴(yán)密封堵，施工面必須堅(jiān)固、無明水；
u 按照推薦用水量加水?dāng)嚢韫酀{料，檢測和現(xiàn)場施工用水量可根據(jù)實(shí)際情況在合格證推薦用水量基礎(chǔ)上±0.5%上下浮動(dòng)；
u 推薦采用低速強(qiáng)制式攪拌機(jī)，攪拌3min左右，也可采用手電鉆攪拌器攪拌。攪拌后宜靜置1-2min左右待氣泡破滅后再灌漿。攪拌完成后不得再次加水，攪拌好的漿體須在30min內(nèi)灌漿完畢。盡量加快攪拌速度，縮短灌注時(shí)間；
u 灌漿完畢，對于外露部分，需要覆蓋養(yǎng)護(hù)3天。
包裝及貯存
內(nèi)襯塑料薄膜牛皮紙袋包裝，25kg/袋或50kg/袋。
干燥、陰涼條件下保存，貯存期3個(gè)月。
