灌漿料是具有收縮補(bǔ)償功能的水泥基灌漿材料，也稱作無收縮灌漿料。是由優(yōu)質(zhì)水泥、各種級配的骨料，輔以高流態(tài)、防離析、微膨脹等物質(zhì)經(jīng)工廠化配制生產(chǎn)而成的干混料。加水拌和均勻即成流動(dòng)性很好的灰漿。常用于干縮補(bǔ)償、早強(qiáng)、高強(qiáng)灌漿、修補(bǔ)。下面給大家介紹灌漿料的材料組成和性能測試方面的內(nèi)容。

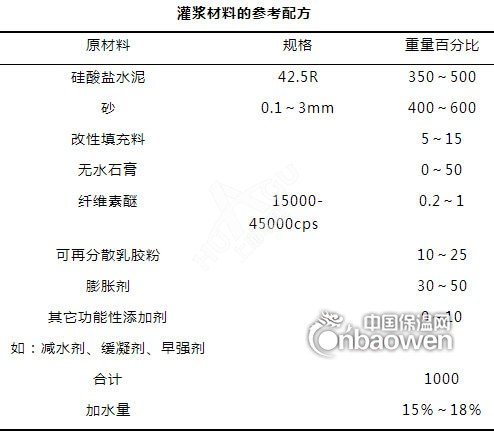

　　一、灌漿料的材料組成

　　1、膠凝材料：水泥;

　　2、礦物摻合料：粉煤灰、硅灰等;

　　3、集料：不同規(guī)格的范圍的天然砂，破碎砂，重鈣等;

　　4、外加劑：為改善或提高砂漿的某些性能如無收縮性、粘結(jié)性、早期強(qiáng)度等，滿足施工條件及使用功能，可在砂漿中摻入一些外加劑，如膨脹劑、可再分散性乳膠粉、減水劑、早強(qiáng)劑等。

　　二、灌漿料放熱性能測試

　　1、凝結(jié)時(shí)間、泌水率試驗(yàn)采用灌入阻力法按GBT 50080《普通混凝土拌合物性能試驗(yàn)方法標(biāo)準(zhǔn)》規(guī)定進(jìn)行;

　　2、流動(dòng)度、豎向膨脹率試驗(yàn)分別按GB 50119-2003附錄A、附錄C進(jìn)行;

　　3、抗壓強(qiáng)度試驗(yàn)參照GBT17671-1999《水泥膠砂強(qiáng)度試驗(yàn)方法(ISO法)》，但倒入試模后不振動(dòng);

　　4、鋼筋握裹強(qiáng)度試驗(yàn)按DLT5150-2001《水工混凝土試驗(yàn)規(guī)程》的規(guī)定進(jìn)行;

　　5、對鋼筋銹蝕作用測定方法按GB8076-1997《混凝土外加劑》附錄B、附錄C規(guī)定進(jìn)行。
